单双色LED显示模组常用T8和T12接口：

T08接口界说   2  A  B  C  D  G0  G1  HS  CK  16

                      1  N  N  N  O  R0  R1  N   N   15

T12接口界说  2  A  B  C  CK  HS  R  G  D  16

                      1  O  N  N  N   N  N  N  N   15

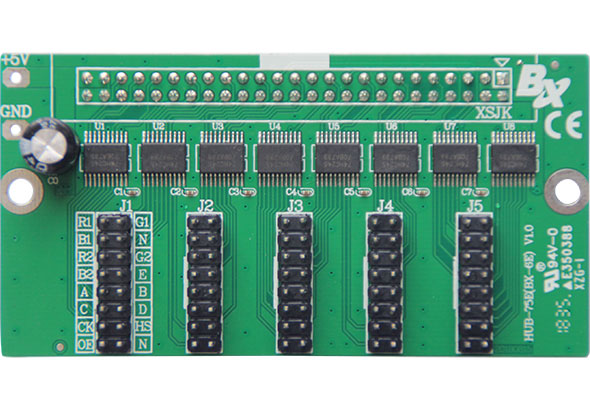

三基色LED显示模组常用T75接口：

T75接口界说  2  G1   N  G2  E   B  D  HS  N  16

                      1  R1  B1  R2  B2  A  C  CK  O  15

物理注明     N=地(GND)，，，，，HS=锁存，，，，，CK=时钟，，，，，O=使能(OE)

                   R=红色数据，，，，，G=绿色数据，，，，，A/B/C/D/E=行信号

在造作中大面积显示屏时，，，，，建议从电源端引线对HUB板直接供电，，，，，以充分保险HUB板的输出信号质量。。。。。。。。对于超长LED显示屏的信号级联能力将大有益处！
